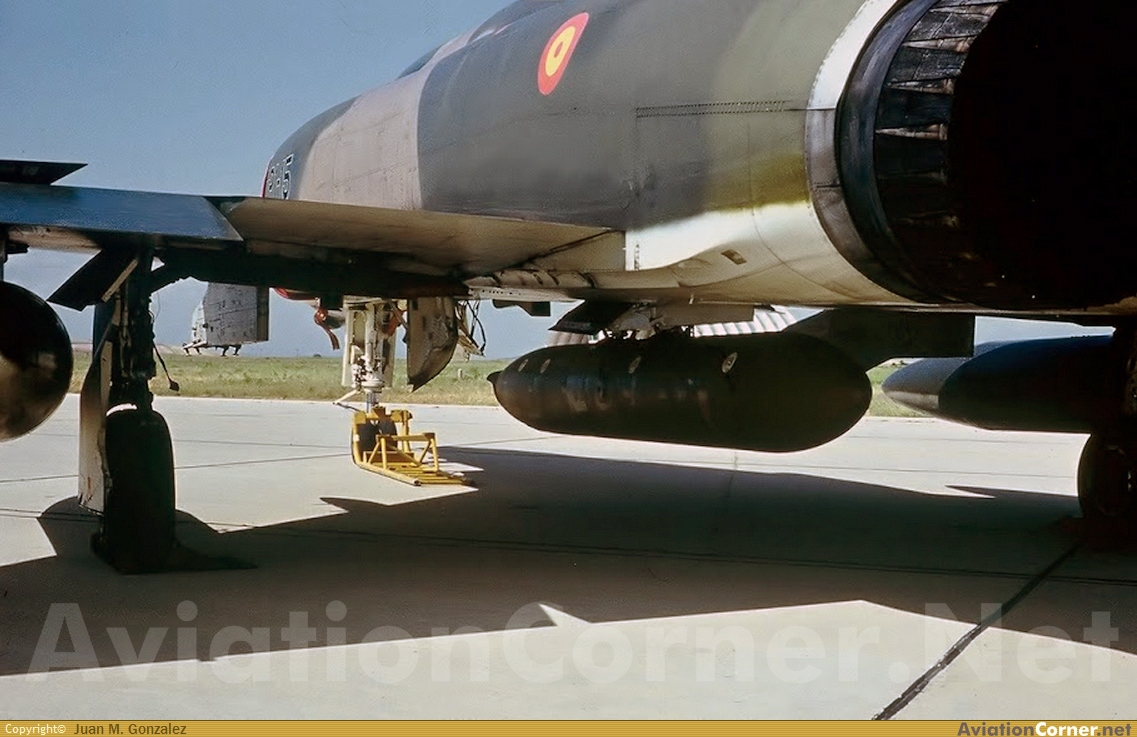

Esta foto es complementaria e inmediata anterior a la publicada aquí el 22-09-2007, y por entonces recordaba (de izquierda a derecha) con mayor precisión que hoy la siguiente descripción:
- en el extremo izquierdo cuelga el drop (lanzable) del pylon externo (eyector MAU 12 ó similar).
- el pylon interno no lleva adosados los carriles de lanzamiento LAU-7A para los AIM-9, pero si un eyector MAU 12 ó similar (véanse las patillas de fijación de cargas) para anclar/lanzar armas o pods diversos.
- finalmente el pod SUU-16A va en el "center line" (solidario al pylon) alojando el cañón revolver multitubo Gatling M-61A Vulcan y sus accesorios de disparo, cintas de munición y deposito de grapas vainas usadas.
Bajo el ala derecha la configuración es simétrica.
Queda el detalle (en primer plano) del alojamiento trasero izquierdo para un misil AIM-7 Sparrow III cuyo anclaje/eyector era una variante del AERO-7A, eyector que creo también se podía instalar encima del pylon del "center line".
Espero no haber metido la pata.
|
|
|
