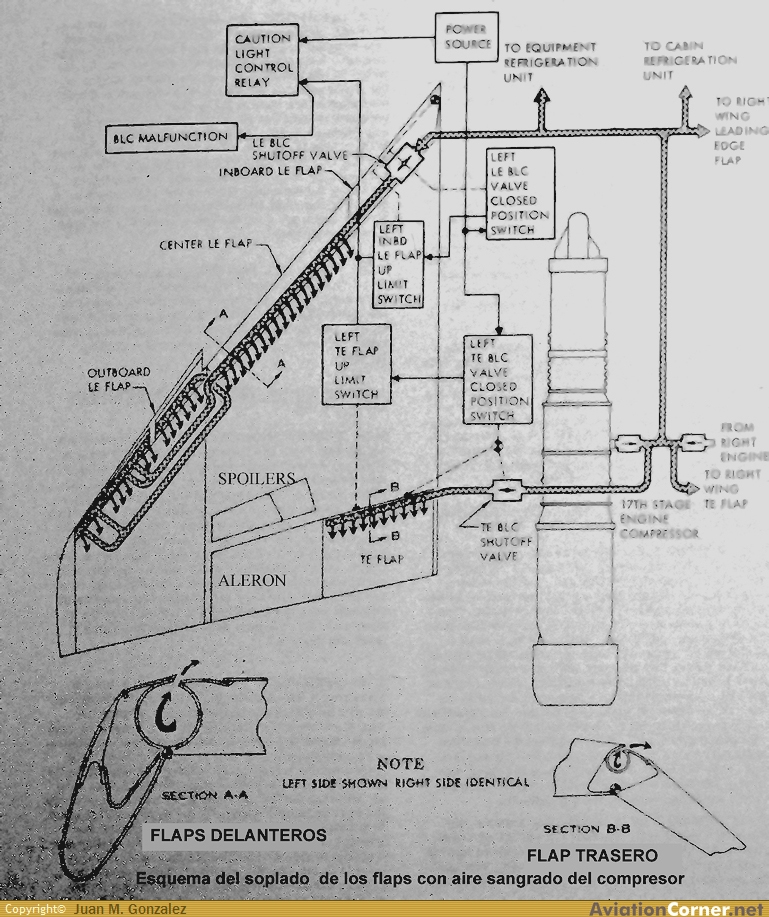

Esquema del sistema BLC que se cita en la foto
http://www.aviationcorner.net/show_photo.asp?id=32592
Se expone solo el ala izquierda pues en la otra era simétrico (indispensable en todos los sentidos). Ahora os explicareis el porqué en la alimentación al flap exterior van tres tubos como se aprecia en esa foto. El aire a presión se sangraba del 17º escalón del compresor y se empleaba ADEMÁS (salidas del esquema hacia delante) para los dos acondicionadores de aire de cabina y equipos electrónicos, situados delante a ambos lados del morro (tras las entradas de aire exterior que se ven en esos lados del morro en otras fotos).
|
|
|
